户外表贴Q10-2S-Pro

  • 物理参数

1.适用范围本技术手册仅适用于户外全彩  Q10-2S-Pro-3535 模组,以下为常规型产品参数,如有特殊需求可定制。2.注意事项项目描述环境注意事项温度要求存储温度范围:-10℃-30℃,超过 30℃需做降温处理。 工作温度范围:-20℃-40℃,其它温度范围,需加装温控设备。模组工作时灯面温度:≤85℃,温度超标需加装温控设备。湿度要求存储湿度范围:10%RH-60%R

  1. 详情介绍

1.适用范围

本技术手册仅适用于户外全彩  Q10-2S-Pro-3535 模组,以下为常规型产品参数,如有特殊需求可定制。

2.注意事项

项目

描述

环境注意事项

温度要求

存储温度范围:-10℃-30℃,超过 30℃需做降温处理。
工作温度范围:-20℃-40℃,其它温度范围,需加装温控设备。

模组工作时灯面温度:≤85℃,温度超标需加装温控设备。

湿度要求

存储湿度范围:10%RH-60%RH,湿度超过 60%RH 需除湿处理。
工作湿度范围:10%RH -90%RH,湿度超标需对使用环境除湿处理后才能正常使用。

防腐蚀性气体

腐蚀性气体在空气中含有盐或酸气的环境中,会造成电子元件 的腐蚀、结晶漏电等现象。

静电危害,防止雷击

屏体金属构件、开关电源外壳、箱体需接地良好,注意接地电阻≤10Ω。防止静电对电子器件的损坏,同时避免漏电对人体 的伤害。

使用操作注意事项

静电防护

安装人员必需配带静电手环和静电手套,装配过程中各种工具 必须严格接地

产品批号管控

不同批号的产品不能装在一个屏上,否则显示屏上将会产生色 块(马赛克)现象

产品接线

模组不能直接接入 220V,模组供电正负极不能接反

拆装与运输过程

不得摔、推、挤、压模组,以免损坏显示屏;

安装扭力控制

电源接线时需确保端子接头螺丝拧紧,防止接头位置松动,导致接触电阻大引起烧线或产品损坏问题,M4 螺丝扭矩 6.0- 8.0 Kgf.cm ,M3 螺丝扭矩 4.0-6.0 Kgf.cm

播放控制

请勿长期只显示静止画面或静止文字,而造成灯管亮度严重衰
减或导致批量死灯问题,请播放滚动画面或文字

磁吸安装环境温
度要求

模组在-10℃及以下区域需采用螺丝锁付安装。不建议采用磁
吸安装致模组变形超标,影响显示屏平整度

禁止带电作业

禁止在通电情况下拼装模组,应将主电输入断开情况下进行模
组上墙拼装,不允许带插入电源线和信号线拼装

环境检查

显示屏安装现场需配置温湿度计,及时监控屏体周围环境情
况,大雨过后,应及时检查显示屏内部是否有受潮、水珠、水气等问题

避免对安装完的LED 显示屏进行施工

LED 显示屏安装完后严禁再施工,防止 LED 显示屏受到大电流冲击及尘埃影响,例如:电焊、电锯等设备操作。

3.产品说明

3.1.显示屏主要是由红色 LED 晶片、绿色 LED 晶片和蓝色 LED 晶片封装为一个像素点后组成矩阵,再固定到塑胶套件上而成;

3.2.显示屏含有驱动芯片和输入缓冲芯片,连接到 LED 显示屏控制系统即可显示视频、图像和文字信息等;

3.3.通过系统控制驱动红色 LED、绿色 LED 和蓝色 LED 的驱动芯片,可形成 43980 亿种颜色变换;

3.4.模组及箱体可以按水平和垂直方向任意拼接,从而拼成不同大小的显示屏;

3.6.产品特点:

★ 优质灯管,高效灯管亮度利用率,同时保障灯管使用寿命和优质的塑胶件

★ 高对比度可达到良好的显示效果

★ 重量轻易于安装、拆卸

★ 可进行单点、单灯维护,成本低

3.7.模组图片

正视图

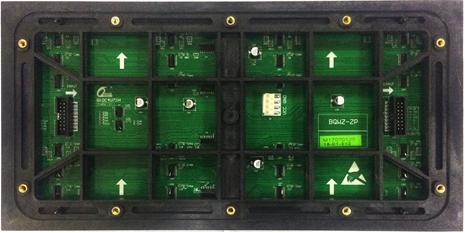

背视图


备注: 驱动芯片使用的是 SSOP 封装恒流驱动芯片。

3.8.推荐 960*960 箱体实物

正视图


背视图


4.产品技术要求

4.1屏体技术参数

亮度≥5500cd/㎡亮度均匀性>0.95
屏幕水平视角140±10 度屏幕垂直视角130±10 度
最佳视距≥10m使用环境户外
每平方模组最大功率≤857/㎡

配电功率(每平方最大功率÷78%÷85%)≤1293W/m2
灰度等级红、绿、蓝各 12-14bits显示颜色43980 亿种
换帧频率≥60 帧/秒刷新频率≥3840Hz
控制方式计算机控制,逐点一一对
应,视频同步,实时显示
亮度调节256 级手动/自动
输入信号DVI/VGA,视频(多种制式)RGBHV、复合视频信号、S-VIDEO YpbPr(HDTV)
使用寿命≥10 万小时平均无故障时间≥1 万小时
衰减率(工作 3 年)≤15%连续失控点0
离散失控点<0.0001,出厂时为 0盲点率<0.0003,出厂时为 0
工作温度范围-20-40℃工作湿度范围10%-90%RH
防护性能超温/过载/掉电/图像补偿/各种校正技术/过流/过压/防雷(可选项)
屏幕水平平整度<1mm/㎡
屏幕垂直平整度<1mm/㎡

4.2 4.2.箱体技术参数

常规箱体规格(长*宽*厚)960mm*960mm*104.5mm(厚度含模组、箱体)
960mm*960mm*169.5mm(厚度含模组、箱体、连接片)
箱体分辨率96*96=9216Dots
箱体面积0.9216 ㎡
箱体重量30kg±0.5 kg
最大功耗(模组功率*一个箱体的模组个数)≤790W
平均功耗(最大功率的 1/3)≤263W
配电功率(电源利用率 78%即最大功率÷78%)≤1013W



4.3.模组技术参数

像数点间距10mm像素密度10000Dots/㎡
像素构成1R1G1B灯管封装SMD3535
尺寸(长*宽*厚)320*160*19mm重量0.48kg±0.01kg
结构特点灯驱合一模组分辨率32*16=512Dots
输入电压(直流)4.5±0.1V最大电流≤9.51A
模组功率≤44W驱动方式1/2恒流驱动
40A 电源带模组数2-3张80A 电源带模组数4-6 张
40A PFC 电源带模组数3-4张

5.模组信号接口定义

引脚 信号

功能

引脚 信号

功能

1RD1

红色数据信号

2GD1

绿色数据信号

3BD1

蓝色数据信号

4GND

电源地

5RD2

红色数据信号

6GD2

绿色数据信号

7BD2

蓝色数据信号

8GND

行电源控制信号

9A

行电源控制信号

10B

行电源控制信号

11C

行电源控制信号

12D

行电源控制信号

13CLK

时钟信号

14LAT

数据锁存信号

15OE

使能信号

16GND

电源地


6.产品型号命名说明


7.安装孔位图

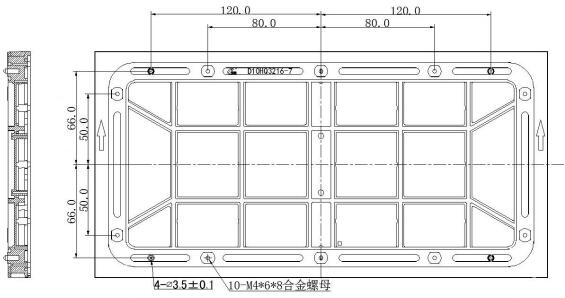

7.1.模组安装孔位:


备注:"如有制作箱体,请提前告知办事处并确认订单产品孔位图,具体详见 CAD 图"

所有尺寸的单位为 mm。

7.2.推荐 960*960 箱体安装孔位图:




8.安装指导

8.1.电源与模组接线示意图(此图仅供参考,具体接线方式参考实物):



8.2.安装简介:

8.2.1.户外显示屏常用的六种安装方式。


箱体从底层开始安装箱体,切误乱码安装,会影响屏体的显示效果,在安装时应注意底层一定要安装非常平整,然后再安装上层的箱体,箱体和箱体连接处应打上防水胶。整屏调试完毕后,屏体结构的四周必须做严格的防水处理

8.3.显示屏验收要求及方法:

8.3.1.屏体亮度:将屏体调成全亮状态,在电脑上将测试软件里面的亮度有效率调到 80%,

10 分钟内使用光枪对屏体进行亮度测量。测量亮度要求光枪要对准屏体,最好测量时光

枪能与屏体保持水平,确保让观察窗口黑色位置覆盖 16 个像素点以上,调整焦距进行测量。


8.3.2.可视角度:测量时人站在屏体左右 140°的位置,屏体下视角 65°位置观看,要求屏体无明显黑斑、无明显暗块问题。

8.3.3.接地:开关电源外壳、箱体、屏体结构正确接地,接地点正确接地标标识,每半年进行一次点检;

8.3.4.防雷处理:要求建筑物有避雷针或避雷带设施并有效接地,要求配电箱有配浪涌保护器,对避雷设施,每半年进行一次点检。
