户外表贴Q4-10S-E-2525

  • 物理参数

1.适用范围本技术手册仅适用于户外全彩 Q4-10S-2525 模组,以下为常规型产品参数,如有特殊需求可定制。2.注意事项项目 描述 环境注意事项温度要求存储温度范围:-10℃-30℃,超过 30℃需做降温处理。 工作温度范围:-20℃-40℃,其它温度范围,需加装温控设备。模组工作时灯面温度:≤85℃,温度超标需加装温控设备。湿度要求存储湿度范围:10%RH-60%RH,湿度超过 60%RH

  1. 详情介绍

1.适用范围

本技术手册仅适用于户外全彩 Q4-10S-2525 模组,以下为常规型产品参数,如有特殊需求可定制。

2.注意事项

项目

描述

环境注意事项

温度要求

存储温度范围:-10℃-30℃,超过 30℃需做降温处理。
工作温度范围:-20℃-40℃,其它温度范围,需加装温控设备。模组工作时灯面温度:≤85℃,温度超标需加装温控设备。

湿度要求

存储湿度范围:10%RH-60%RH,湿度超过 60%RH 需除湿处理。
工作湿度范围:10%RH -90%RH,湿度超标需对使用环境除湿处理后才能正常使用。

防腐蚀性气体

腐蚀性气体在空气中含有盐或酸气的环境中,会造成电子元件 的腐蚀、结晶漏电等现象。

静电危害,防止雷击

屏体金属构件、开关电源外壳、箱体需接地良好,注意接地电阻≤10Ω。防止静电对电子器件的损坏,同时避免漏电对人体 的伤害。

使用操作注意事项

静电防护

安装人员必需配带静电手环和静电手套,装配过程中各种工具 必须严格接地

产品批号管控

不同批号的产品不能装在一个屏上,否则显示屏上将会产生色 块(马赛克)现象

产品接线

模组不能直接接入 220V,模组供电正负极不能接反

拆装与运输过程

不得摔、推、挤、压模组,以免损坏显示屏;

安装扭力控制

电源接线时需确保端子接头螺丝拧紧,防止接头位置松动,导致接触电阻大引起烧线或产品损坏问题,M4 螺丝扭矩 6.0- 8.0 Kgf.cm ,M3 螺丝扭矩 4.0-6.0 Kgf.cm

播放控制

请勿长期只显示静止画面或静止文字,而造成灯管亮度严重衰
减或导致批量死灯问题,请播放滚动画面或文字

磁吸安装环境温
度要求

模组在-10℃及以下区域需采用螺丝锁付安装。不建议采用磁
吸安装致模组变形超标,影响显示屏平整度

禁止带电作业

禁止在通电情况下拼装模组,应将主电输入断开情况下进行模
组上墙拼装,不允许带插入电源线和信号线拼装

环境检查

显示屏安装现场需配置温湿度计,及时监控屏体周围环境情
况,大雨过后,应及时检查显示屏内部是否有受潮、水珠、水气等问题

避免对安装完的LED 显示屏进行
施工

LED 显示屏安装完后严禁再施工,防止 LED 显示屏受到大电流冲击及尘埃影响,例如:电焊、电锯等设备操作。

3.产品说明

3.1.显示屏主要是由红色 LED 晶片、绿色 LED 晶片和蓝色 LED 晶片封装为一个像素点后组成矩阵,再固定到塑胶套件上而成;

3.2.显示屏含有驱动芯片和输入缓冲芯片,连接到 LED 显示屏控制系统即可显示视频、图像和文字信息等;

3.3.通过系统控制驱动红色 LED、绿色 LED 和蓝色 LED 的驱动芯片,可形成 43980 亿种颜色变换;

3.4.模组及箱体可以按水平和垂直方向任意拼接,从而拼成不同大小的显示屏;

3.6.产品特点:

★ 优质灯管,高效灯管亮度利用率,同时保障灯管使用寿命和优质的塑胶件

★ 高对比度可达到良好的显示效果

★ 重量轻易于安装、拆卸

★ 可进行单点、单灯维护,成本低

3.7.模组图片

正视图


背视图


3.8.推荐 960*960 箱体实物

正视图


背视图


4.产品技术要求

屏体技术参数

亮度

≥4500cd/㎡

亮度均匀性

>0.95

屏幕水平视角

140±10 度

屏幕垂直视角

130±10 度

最佳视距

≥4m

使用环境

户外

每平方模组最大功率

≤909W/㎡





配电功率(每平方最大功率÷78%÷85%)

≤1371W/m2

灰度等级

红、绿、蓝各 14-16bits

显示颜色

43980 亿种

换帧频率

≥60 帧/秒

刷新频率

≥1920Hz

控制方式

计算机控制,逐点一一对
应,视频同步,实时显示

亮度调节

256 级手动/自动

输入信号

DVI/VGA,视频(多种制式)RGBHV、复合视频信号、S-VIDEO YpbPr(HDTV)

使用寿命

≥10 万小时

平均无故障时间

≥1 万小时

衰减率(工作 3 年)

≤15%

连续失控点

0

离散失控点

<0.0001,出厂时为 0

盲点率

<0.0003,出厂时为 0

工作温度范围

-20-40℃

工作湿度范围

10%-90%RH

防护性能

超温/过载/掉电/图像补偿/各种校正技术/过流/过压/防雷(可选项)

屏幕水平平整度

<1mm/㎡

屏幕垂直平整度

<1mm/㎡

4.2.箱体技术参数

箱体规格(长*宽*厚)

960mm*960mm*104.5mm(厚度含模组、箱体)
960mm*960mm*169.5mm(厚度含模组、箱体、连接片)

箱体分辨率

240*240=57600 Dots

箱体面积

0.9216 ㎡

箱体重量

29.7kg±0.5 kg

最大功耗(模组功率*一个箱体的模组个数)

≤838W

平均功耗(最大功率的 1/3)

≤279W

配电功率(电源利用率 78%即最大功率÷78%)

≤1074W

4.3.模组技术参数

像数点间距

4mm

像素密度

62500Dots/㎡

像素构成

1R1G1B

灯管封装

SMD2525

尺寸(长*宽*厚)

320*160*18mm

重量

0.52kg±0.01kg

结构特点

灯驱合一

模组分辨率

80*40=3200Dots

输入电压(直流)

4.5±0.1V

最大电流

≤10.34A

模组功率

≤47W

驱动方式

1/10 恒流驱动

40A 电源带模组数

2-3 张

80A 电源带模组数

5-6 张

40A PFC 电源带模组数

3-4 张




5.模组信号接口定义

引脚 信号 功能 引脚 信号 功能
1RD1红色数据信号2GD1绿色数据信号
3BD1蓝色数据信号4GND电源地
5RD2红色数据信号6GD2绿色数据信号
7BD2蓝色数据信号8GND行电源控制信号
9A行电源控制信号10B行电源控制信号
11C行电源控制信号12D行电源控制信号
13CLK时钟信号14LAT数据锁存信号
15OE使能信号16GND电源地


6.产品型号命名说明


7.安装孔位图

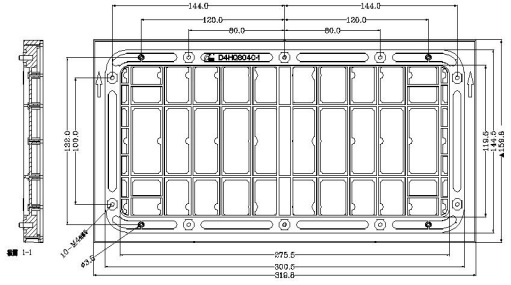

7.1.模组安装孔位:


备注:“如有制作箱体,请提前告知办事处并确认订单产品孔位图,具体详见 CAD 图”

所有尺寸的单位为 mm。

7.2.推荐 960*960 箱体安装孔位图:


备注: 所有尺寸的单位为 mm


8.安装指导

8.1.电源与模组接线示意图(此图仅供参考,具体接线方式参考实物):



8.2.安装简介:

8.2.1.户外显示屏常用的六种安装方式。


箱体从底层开始安装箱体,切误乱码安装,会影响屏体的显示效果,在安装时应注意底层一定要安装非常平整,然后再安装上层的箱体,箱体和箱体连接处应打上防水胶。整屏调试完毕后,屏体结构的四周必须做严格的防水处理

8.3.显示屏验收要求及方法:

8.3.1.屏体亮度:将屏体调成全亮状态,在电脑上将测试软件里面的亮度有效率调到 80%,

10 分钟内使用光枪对屏体进行亮度测量。测量亮度要求光枪要对准屏体,最好测量时光

枪能与屏体保持水平,确保让观察窗口黑色位置覆盖 16 个像素点以上,调整焦距进行测量。


8.3.2.可视角度:测量时人站在屏体左右 140°的位置,屏体下视角 65°位置观看,要求屏体无明显黑斑、无明显暗块问题。

8.3.3.接地:开关电源外壳、箱体、屏体结构正确接地,接地点正确接地标标识,每半年进行一次点检;

8.3.4.防雷处理:要求建筑物有避雷针或避雷带设施并有效接地,要求配电箱有配浪涌保护器,对避雷设施,每半年进行一次点检。
